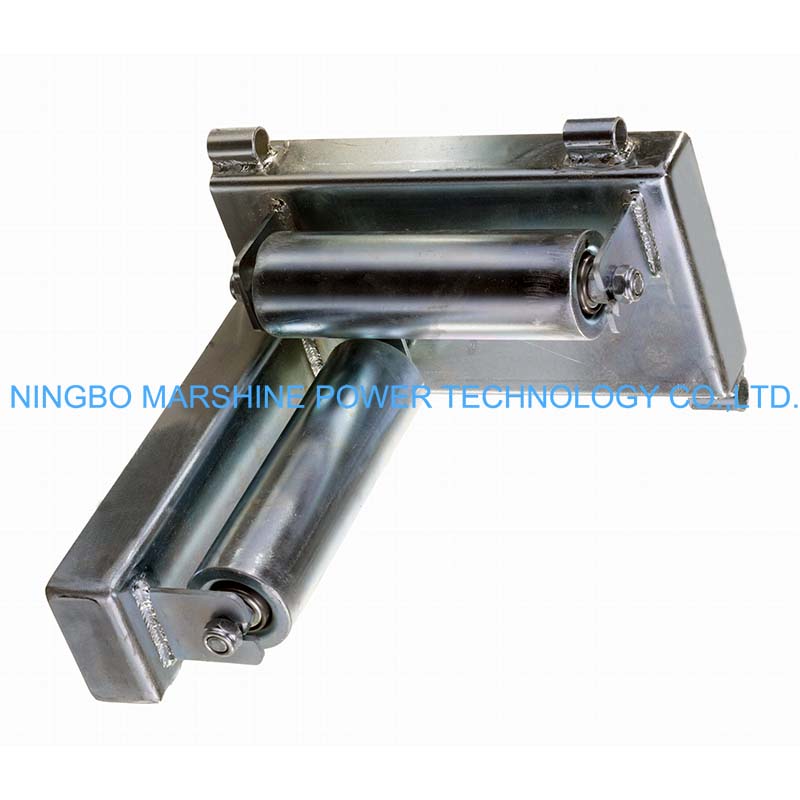

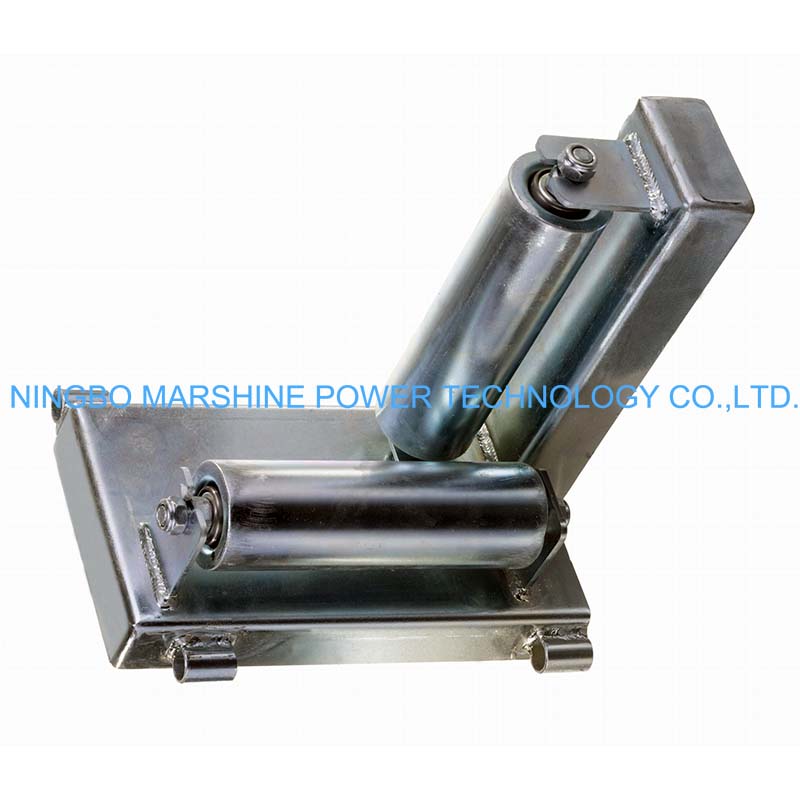

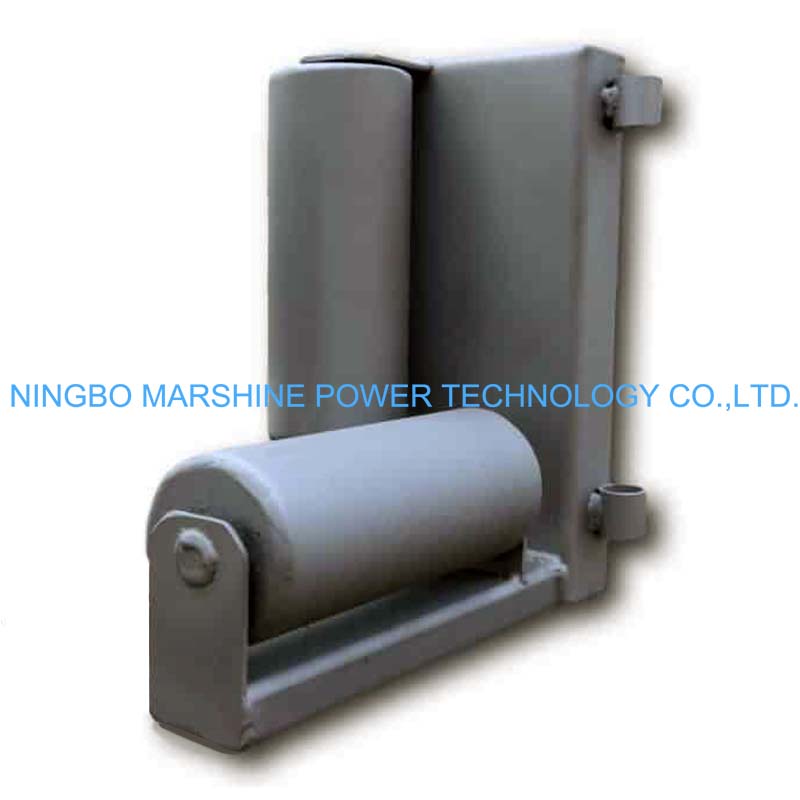

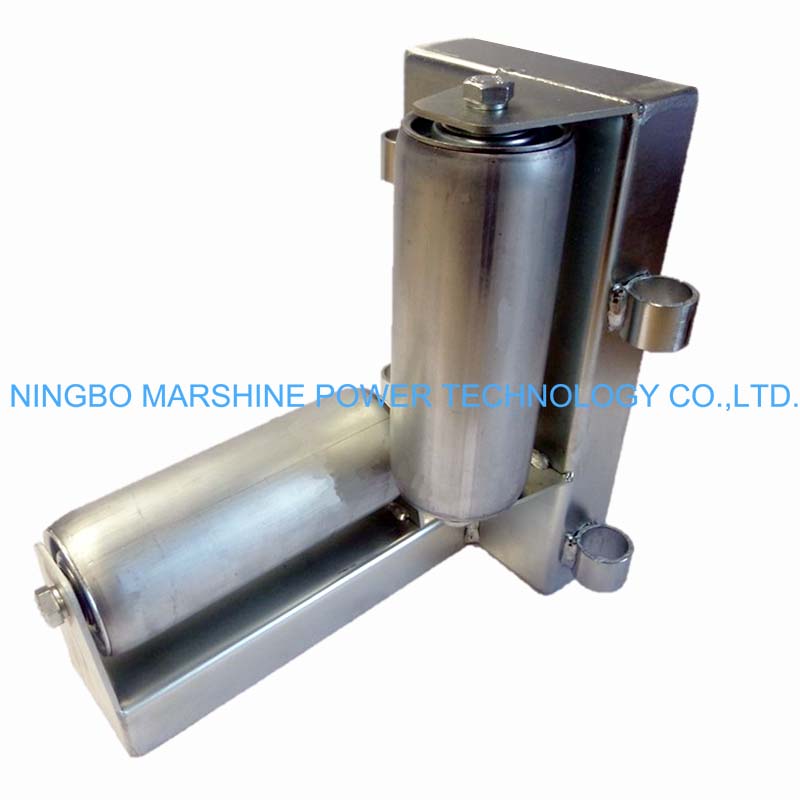

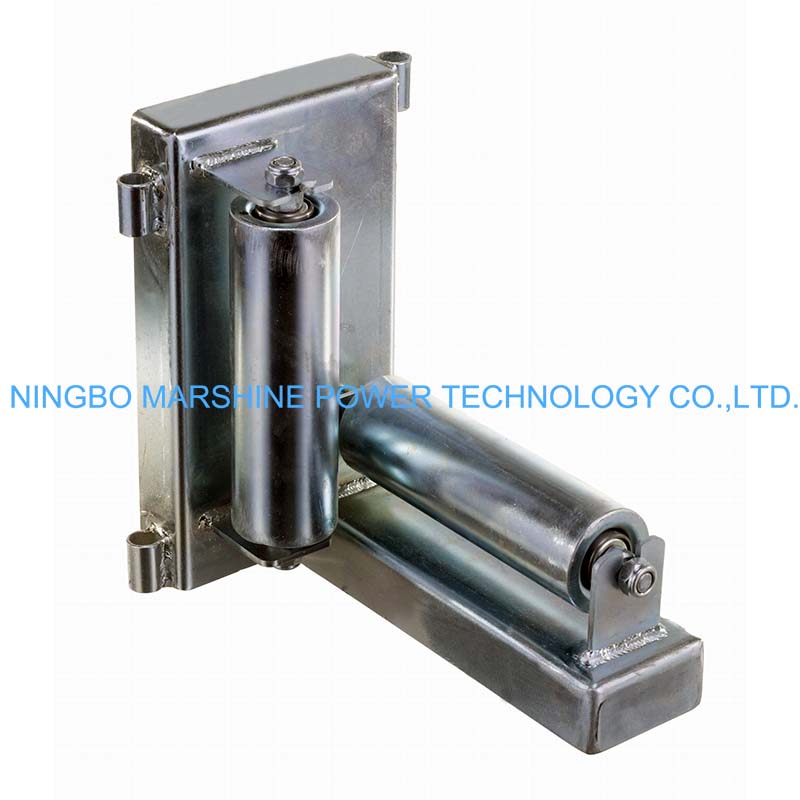

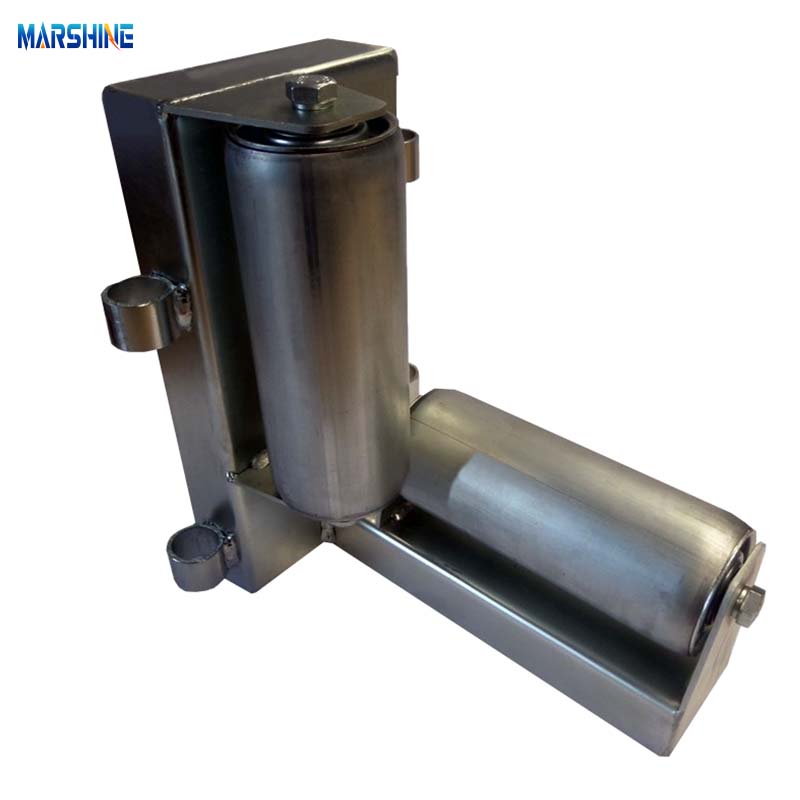

تعتبر أسطوانة الزاوية MARSHINE Corner Turned MAR-CR-1 ذات الزاوية الزاوية حلاً فعالاً لتوجيه الكابلات مصممًا خصيصًا لسحب الكابلات ووضعها حول الزوايا الصعبة والانحناءات وتغييرات الاتجاه أثناء مشاريع تركيب الكابلات تحت الأرض. تم تصميم أسطوانة الزاوية هذه بإطار فولاذي قوي ومجموعة أسطوانية دقيقة، مما يوفر توجيهًا سلسًا للكابل مع تقليل احتكاك الكابل وحماية أغلفة الكابل من التآكل والأضرار الميكانيكية.
| نموذج | مارس-CR-1 |
| كابل قابل للتطبيق | ≥76 ملم |
| سعة التحميل | 5 كيلو نيوتن |
| حجم الأسطوانة | Φ75 ملم |
| مادة الأسطوانة | سبائك الألومنيوم |
| مادة الإطار | سبائك الصلب المطلية بالزنك |
| البعد | 280*160*300 ملم |
| وزن | 10 كجم |
تصميم الأسطوانة الزاوية الثقيلة
تم تصميمها خصيصًا لتوجيه الكابلات الثقيلة بأمان حول الزوايا والانحناءات الصعبة أثناء عمليات سحب الكابلات ومدها.
تكوين الأسطوانة الرأسية والأفقية
يشتمل على بكرات قطرها 75 مم عموديًا وأفقيًا لتوفير حركة كابل سلسة وتحكم اتجاهي ثابت من خلال مسارات الكابلات ذات الزوايا.
نظام الأسطوانة منخفضة الاحتكاك
تعمل أسطوانة الزاوية MARSHINE التي تم تحويلها بزاوية MAR-CR-1 على شجيرات منخفضة الاحتكاك، مما يقلل من مقاومة السحب ويقلل من تآكل غمد الكابل أثناء أعمال التثبيت.
هيكل فولاذي قوي
تم تصنيعه بإطار فولاذي متين للخدمة الشاقة لضمان قوته الهيكلية الممتازة وعمر الخدمة الطويل والتشغيل الموثوق به في بيئات البناء الصعبة.
القدرة على تجميع الأسطوانة الزاوية المستمرة
مزودة بدبابيس وتد تسمح بربط بكرات متعددة معًا، مما يخلق نظام توجيه مستمر لانحناءات الزاوية اليمنى وأقسام الزاوية الممتدة.
مناسبة لكابلات الطاقة الثقيلة
مصممة لسحب كابلات الطاقة الثقيلة ذات الجهد المنخفض والجهد العالي، بما في ذلك كابلات الأسلاك الفولاذية المدرعة (SWA) وكابلات المرافق تحت الأرض.
يحمي غمد الكابل من التلف
يساعد على تقليل الاحتكاك والتآكل وضغط الانحناء المفرط، مما يحسن حماية الكابلات وسلامة التثبيت أثناء عمليات السحب.
محمولة وسهلة التركيب
يتيح الهيكل المدمج والمستقر النقل المريح والإعداد السريع وتحديد المواقع الموثوق به في مواقع مد الخنادق والكابلات.
يتم استخدام أسطوانة الزاوية MARSHINE ذات الزاوية المنحنية MAR-CR-1 على نطاق واسع في:
مشاريع تركيب الكابلات تحت الأرض.
بناء نقل وتوزيع الطاقة؛
عمليات مد خنادق الكابلات؛
مشاريع صيانة المرافق؛
بناء البنية التحتية الصناعية؛
تطبيقات توجيه الكابلات ذات الجهد العالي.
العلامة التجارية:مارشين.
الحالة: جديد.
المهلة الزمنية: 15-20days.
الضمان: 1 سنة.
الشهادة: ISO9001.
مكان المنشأ: نينغبو، تشجيانغ.
مصطلح الدفع: T/T.
موك: 50 قطعة.
