لا يقتصر سحب الكابل على مجرد نقل الكابل من نقطة إلى أخرى. في موقع البناء الحقيقي، قد يمر الكابل عبر الخنادق، أو الأرض الوعرة، أو فتحات غرف التفتيش، أو مداخل مجاري الهواء، أو مسارات الأعمدة، أو أقسام الزوايا، أو مناطق العمل الضيقة حيث تتغير زاوية السحب عدة مرات. كل نقطة اتصال غير قابلة للتحكم تخلق احتكاكًا. كل حافة حادة تزيد من فرصة تلف الغمد. يمكن لكل دورة غير مستقرة أن تجبر العمال على إبطاء السرعة، أو تغيير موضع الكابل يدويًا، أو قبول خطر أكبر للتشوه.
بالنسبة لكابلات الطاقة، وكابلات الاتصالات، وكابلات الألياف الضوئية، وتركيب الموصل، لا يكون الضرر دائمًا مرئيًا على الفور. الغلاف الخارجي المخدوش، أو الانحناء المفرط، أو السطح المحطم، أو قوة السحب غير المتساوية قد تبدو بسيطة أثناء التثبيت ولكنها قد تؤدي إلى مخاطر الفشل لاحقًا. ولهذا السبب تتعامل الفرق ذات الخبرة مع أدوات توجيه الكابلات كجزء من طريقة التثبيت بدلاً من كونها ملحقات اختيارية.
A بكرة الكابليوفر سطحًا متدحرجًا يمكن التحكم فيه بين الكابل وبيئة موقع العمل. بدلاً من سحب الكابل فوق الخرسانة أو التربة أو الحواف الفولاذية أو فتحات مجاري الهواء، يتحرك الكابل عبر بكرة دوارة تقلل المقاومة وتبقي المسار أكثر قابلية للتنبؤ به. والنتيجة هي سحب أنظف، وحماية أفضل للكابل، وتقليل الاعتماد على العمال الذين يقومون برفع الكابل أو تصحيحه جسديًا أثناء السحب.
المشكلة الأولى أبكرة الكابلالحل هو الاحتكاك. قد يبدو سحب الكابل عبر الأرض أمرًا سهلاً في بداية الجري القصير، لكن المقاومة تزداد بسرعة عندما تصبح المسافة أطول أو يصبح المسار أكثر تعقيدًا. يعني الاحتكاك العالي قوة سحب أكبر، وإرهاقًا أكبر للعامل، وزيادة خطر إتلاف غلاف الكابل.
المشكلة الثانية هي المحاذاة. نادرًا ما تتحرك الكابلات في خط مستقيم تمامًا. قد يحتاجون إلى دخول قناة، أو المرور فوق حافة الخندق، أو الالتفاف حول الزاوية، أو التحرك من الأسطوانة باتجاه مسار التثبيت. بدون التوجيه المناسب، يمكن أن يحتك الكابل بالجدران الجانبية، أو يلتوي، أو ينزلق خارج موضعه. تساعد البكرات في الحفاظ على مسار أكثر سلاسة وتقليل التغيرات المفاجئة في اتجاه السحب.
المشكلة الثالثة هي حماية السطح. في العديد من مشاريع المرافق والبنية التحتية، يكون الكابل نفسه أغلى بكثير من ملحقات التثبيت. وبالتالي فإن حماية غلاف الكابل من التآكل يعد إجراءً مباشرًا للتحكم في التكلفة. تم وضعه بشكل صحيحبكرة الكابليساعد على منع التلامس غير الضروري مع الأسطح الكاشطة ويقلل من احتمالية إعادة العمل.
المشكلة الرابعة هي كفاءة العمل. عندما لا يتم استخدام البكرات، غالبًا ما يحتاج العمال إلى رفع الكابل أو الإمساك به أو توجيهه يدويًا في النقاط الصعبة. وهذا يبطئ العملية ويزيد من الإجهاد البدني. مع وضع بكرات مناسبة على طول الطريق، تصبح عملية السحب أكثر سلاسة وأكثر تحكمًا، مما يسمح للفريق بالتركيز على مراقبة مسار الكابل بدلاً من القتال ضده باستمرار.
ليس كل موقع عمل يحتاج إلى نفس الأسطوانة. يمكن أن يتطلب السحب القصير على مستوى الأرض، ومشروع الخط العلوي المعزول، وعملية مدخل مجاري الهواء، ومسار الكابلات الصناعية الثقيلة هياكل مختلفة. قد يؤدي اختيار الأسطوانة الخاطئة إلى تقليل الاحتكاك قليلًا، لكنه قد لا يحمي الكابل حيث تشتد الحاجة إلى الحماية.
| حالة التثبيت | أوصى النظر في الأسطوانة | قلق المشتري الرئيسي |
|---|---|---|
| وضع الكابل الأرضي | بكرات كابل مستقيمة أو بكرات أرضية ذات إطارات ثابتة | إبقاء الكابل بعيدًا عن الأسطح الأرضية الكاشطة |
| سحب الزاوية | تجميعات الأسطوانة الزاوية أو بكرات الدوران | التحكم في اتجاه الانحناء وتقليل الضغط الجانبي |
| دخول القناة أو فتحة التفتيش | بكرات حماية المدخل | منع تلف السترة عند نقاط الدخول الضيقة أو الحادة |

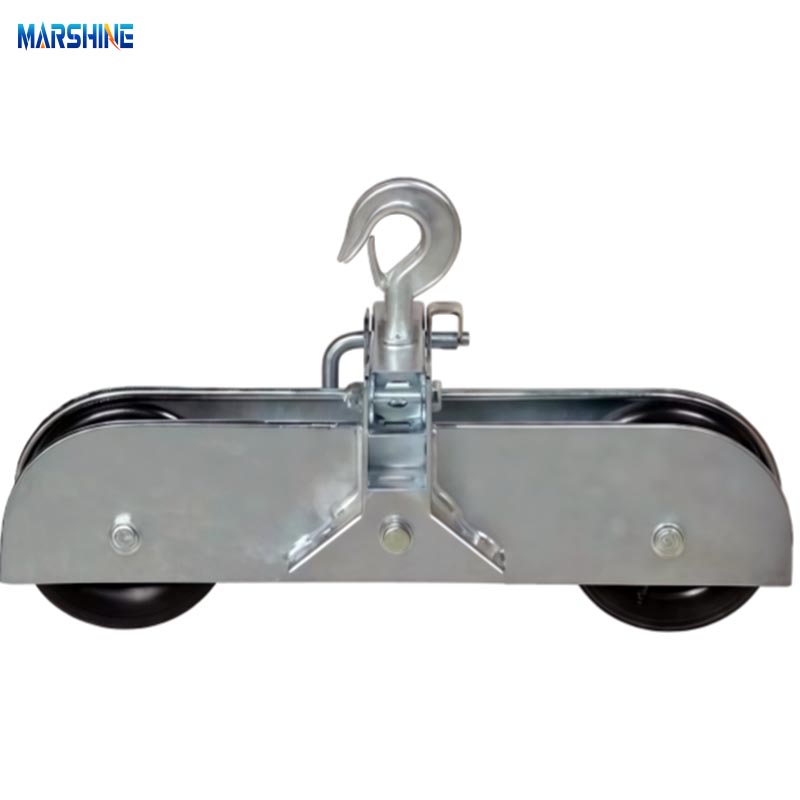

| أعمال الكابلات العلوية | بكرات التثبيت أو بكرات الخطوط العلوية | دعم حركة الكابل على الارتفاع مع تحديد المواقع بشكل موثوق |

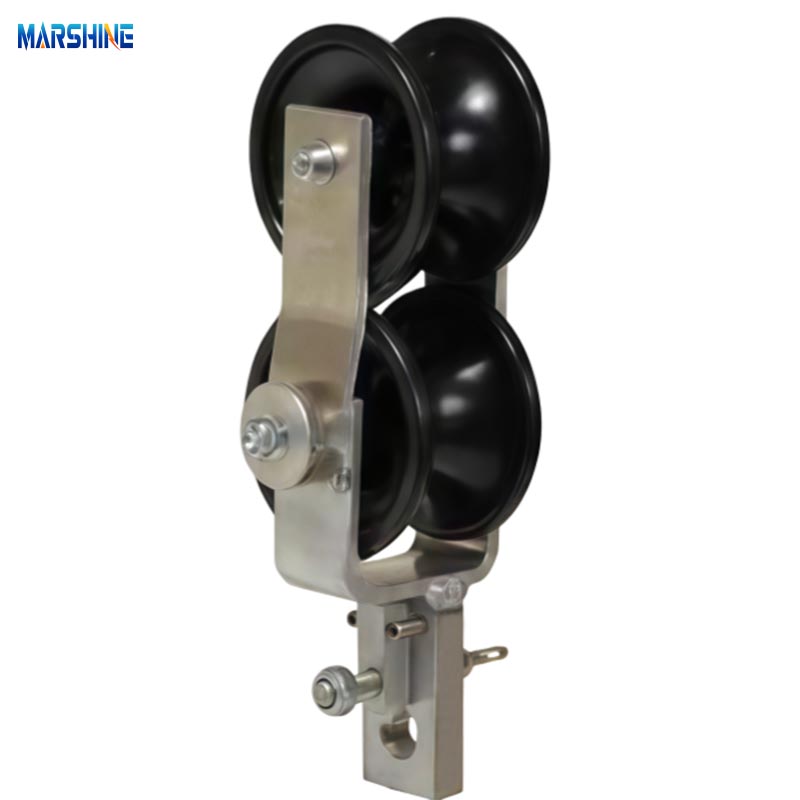

| تركيب كابلات الألياف الضوئية أو OPGW | بكرات ذات أسطح تلامس ناعمة وتوجيه دقيق للكابل | تجنب الانحناء المفرط والإجهاد السطحي |
| المشاريع الصناعية الثقيلة | بكرات عالية التحميل مع إطارات معززة | المتانة وسعة التحميل وثبات الاستخدام المتكرر |
بالنسبة للعديد من فرق المشتريات، فإن النهج الأكثر أمانًا هو مطابقة الأسطوانة مع النقطة الأكثر صعوبة في مسار التثبيت، وليس فقط مع الحالة المتوسطة. إذا كان المشروع يتضمن عدة زوايا، أو مداخل مجاري الهواء، أو أقسام الكابلات الثقيلة، فيجب بناء مخطط الأسطوانة حول نقاط الضغط هذه أولاً.
يجب أن يبدأ المشتري بالكابل نفسه. القطر، الوزن، مادة الغلاف، حساسية الانحناء، وطول السحب كلها تؤثر على اختيار الأسطوانة. لا يضع كابل الاتصال الصغير وكابل الطاقة الكبير نفس الطلب على إطار الأسطوانة أو سطح الأسطوانة. بالنسبة للكابلات الأثقل، تصبح قوة الإطار واستقرار الحمل أمرًا مهمًا بشكل خاص.
العامل الثاني هو الطريق. تتطلب المقاطع المستقيمة عادةً إعدادًا مختلفًا عن المنعطفات أو المنحدرات أو فتحات الخنادق أو مداخل مجاري الهواء. إذا كان الكابل سيمر عبر زوايا متغيرة، فيجب على المشترين التفكير في تدوير البكرات، أو بكرات الزاوية، أو ترتيبات البكرات المتعددة. إذا دخل الكابل في قناة أو فتحة، فيجب التعامل مع حماية المدخل كأولوية.
العامل الثالث هو بيئة العمل. قد يشتمل بناء الطاقة الخارجية على الرطوبة والغبار وأشعة الشمس والطين وتغيرات في درجات الحرارة والتعامل القاسي أثناء النقل. جيدبكرة الكابللا ينبغي أن تدور بسلاسة فقط عندما تكون جديدة؛ يجب أن تظل مستقرة بعد الاستخدام المتكرر في الظروف الصعبة. هذا هو المكان الذي تصبح فيه مادة الإطار، والمواد الأسطوانية، وجودة المحمل، والتصميم الهيكلي اهتمامات عملية للشراء.
العامل الرابع هو حجم المشروع. ولأعمال الصيانة العرضية، قد تكون كمية صغيرة من الأسطوانات القياسية كافية. بالنسبة للمقاولين الذين يتعاملون مع شبكات المرافق أو المواقع الصناعية أو مشاريع البنية التحتية الكبيرة، فإن الاتساق عبر وحدات الأسطوانة المتعددة أمر مهم. الشراء من مورد يمكنه دعم الطلبات المجمعة ومطابقة المنتجات والتوصيات الخاصة بالمشروع يمكن أن يقلل من ارتباك الشراء.
تبدو العديد من بكرات الكابلات متشابهة للوهلة الأولى، لكن الاختلافات الصغيرة يمكن أن تؤثر على الأداء الميداني. يجب على فرق المشتريات مقارنة أكثر من السعر. إن الأسطوانة منخفضة التكلفة التي تنحني أو تهتز أو تمسك أو تفشل في توجيه الكابل بشكل صحيح قد تكلف المزيد من الوقت الضائع ومخاطر الكابل مقارنة بالنموذج الأقوى الذي تم اختياره بشكل صحيح من البداية.
| ميزة | لماذا يهم؟ | ما يجب التحقق منه |
|---|---|---|
| مادة الأسطوانة | يؤثر على الاحتكاك وحماية سطح الكابل ومقاومة التآكل | نعومة السطح والصلابة والملاءمة لغلاف الكابل |
| بناء الإطار | يحدد الاستقرار تحت قوة السحب والتعامل مع موقع العمل القاسي | الهيكل من الصلب أو الألومنيوم، والتعزيز، وجودة اللحام، وتصميم القاعدة |
| سعة التحميل | يمنع التشوه أو الاستخدام غير الآمن مع الكابلات الثقيلة | السعة المقدرة والتوافق مع وزن الكابل الفعلي |
| نعومة الدوران | يقلل من مقاومة السحب ويحسن إيقاع التثبيت | جودة التحمل وتوازن الأسطوانة والمقاومة أثناء الدوران اليدوي |
| تناسب التطبيق | يضمن أن تحل الأسطوانة مشكلة موقع العمل الحقيقية | ملاءمة التركيب الأرضي أو الزاوية أو القناة أو العلوية أو للخدمة الشاقة |
| سهولة النقل | يؤثر على الاستخدام الميداني اليومي وكفاءة الطاقم | الوزن، وتصميم المقبض، وقابلية التكديس، ووقت الإعداد |
موثوقةبكرة الكابليجب أن تكون عملية حتى قبل أن تصل إلى طريق التثبيت. يجب أن يكون من السهل وضعه، ومستقرًا تحت الحمل، وسلسًا في الدوران، ومناسبًا لزاوية تلامس الكابل. عندما يصعب وضع الأسطوانة أو تكون غير مستقرة أثناء السحب، قد يتوقف العمال عن استخدامها بشكل صحيح، مما يتعارض مع غرض الأداة.
حتى الأسطوانة المتينة تحتاج إلى رعاية أساسية. غالبًا ما تستخدم بكرات الكابلات في الأوساخ والأمطار والطين والرمل وحطام البناء. إذا تم وضعها في المخزن دون تنظيف أو فحص، فقد تنخفض جودة التدوير. تؤدي الأسطوانة التي لا تدور بسلاسة إلى مزيد من الاحتكاك ويمكن أن تؤدي في النهاية إلى إتلاف سطح الكابل.
لا يجب أن تكون الصيانة معقدة. بعد الاستخدام، يجب على الفرق إزالة الحطام المرئي من سطح الأسطوانة والإطار. يجب فحص الأسطوانة بحثًا عن الشقوق أو التشوه أو الأجزاء السائبة أو المقاومة غير العادية. إذا كانت المحامل أو الأجزاء المتحركة تتطلب التشحيم وفقًا لتصميم المنتج، فيجب القيام بهذا العمل قبل التثبيت التالي. لا ينبغي استخدام الأسطوانات التالفة في أقسام سحب الكابلات الحرجة.
الصيانة الجيدة تعمل أيضًا على تحسين التخطيط. عندما يتم فحص الأدوات بانتظام، يعرف الفريق عدد البكرات القابلة للاستخدام المتوفرة قبل التعبئة إلى الموقع. وهذا يقلل من النقص في اللحظة الأخيرة ويساعد على بدء عملية التثبيت مع تأخيرات أقل.
أدوات تركيب الكابلات ليست منتجات زخرفية. يتم استخدامها تحت القوة، في البيئات الصعبة، وغالبًا ما يتم استخدامها جنبًا إلى جنب مع الكابلات باهظة الثمن والجداول الزمنية الضيقة للمشروعات. وهذا يجعل تجربة المورد مهمة. يمكن للمورد ذو المعرفة أن يساعد المشترين على فهم ما إذا كانت الأسطوانة الأرضية القياسية، أو الأسطوانة الزاوية، أو بكرة حماية المدخل، أو الطراز الثقيل أكثر ملاءمة للعمل.
نينغبو مارشين تكنولوجيا الطاقة المحدودةتوفر أدوات تركيب الكابلات وإنشاء الطاقة للعملاء الذين يحتاجون إلى حلول عملية لسحب الكابلات، ومد الكابلات، والتعامل مع الموصلات، والعمليات الميدانية ذات الصلة. للمشترين مقارنة أبكرة الكابل، القيمة لا تكمن فقط في المنتج نفسه ولكن أيضًا في مطابقة الهيكل الصحيح لحالة العمل الحقيقية.
قد يحتاج المقاول إلى بكرات لأقطار كابلات متعددة. قد يحتاج فريق المرافق إلى منتجات يمكنها التعامل مع العمل المتكرر في الهواء الطلق. قد يهتم الموزع بالإمدادات المستقرة ومجموعة المنتجات واختيار النموذج الواضح. تختلف هذه الاحتياجات، لذا يجب أن يكون المورد قادرًا على مناقشة سيناريوهات التطبيق بدلاً من تقديم إجابة عامة واحدة فقط.
عادةً ما يأتي قرار الشراء الأفضل من خلال الجمع بين التفاصيل الميدانية ومعرفة المنتج. عندما يشارك المشترون حجم الكابل، وتخطيط المسار، وطريقة السحب، وبيئة التثبيت، ومتطلبات الكمية، يمكن للمورد أن يوصي بحل الأسطوانة الأكثر ملاءمة. وهذا يقلل من عمليات الشراء القائمة على التجربة والخطأ ويساعد فريق المشروع على العمل بثقة أكبر.
س 1: ما هو استخدام بكرة الكابل؟
A بكرة الكابليستخدم لتوجيه ودعم وحماية الكابلات أثناء التثبيت. فهو يقلل من الاحتكاك بين الكابل والأرض، أو مدخل القناة، أو حافة الخندق، أو الزاوية، أو نقاط الاتصال الأخرى. وهذا يساعد على منع تلف غلاف الكابل ويجعل عملية السحب أكثر سلاسة.
Q2: هل يمكن استخدام نوع أسطوانة واحد لكل مشروع تركيب كابل؟
ليس دائما. قد يتطلب السحب الأرضي المستقيم، وسحب الزاوية، وإدخال مجاري الهواء، والتركيب العلوي، والأعمال الصناعية الثقيلة هياكل أسطوانية مختلفة. يجب على المشترين اختيار نوع الأسطوانة وفقًا لحجم الكابل وتخطيط المسار ونقاط التثبيت الأكثر صعوبة.
س 3: كم عدد بكرات الكابلات اللازمة لمشروع واحد؟
تعتمد الكمية على طول الكابل، ومسار السحب، وعدد اللفات، ووزن الكابل، وظروف الموقع. تتطلب المسارات الأطول والتخطيطات الأكثر تعقيدًا عادةً المزيد من البكرات للحفاظ على دعم الكابل بشكل صحيح طوال عملية السحب.
س 4: ما الذي يجب علي التحقق منه قبل استخدام أسطوانة الكابل في الموقع؟
قبل الاستخدام، تحقق مما إذا كانت الأسطوانة تدور بسلاسة، وما إذا كان الإطار مستقرًا، وما إذا كانت أدوات التثبيت آمنة، وما إذا كان سطح التلامس نظيفًا. يجب إزالة أي أسطوانة بها شقوق أو تشوه شديد أو دوران مسدود من الخدمة.
س 5: هل مادة الأسطوانة مهمة؟
نعم. تؤثر مادة الأسطوانة على الاحتكاك والمتانة وحماية سطح الكابل. يجب أن تتناسب المادة المناسبة مع غلاف الكابل وبيئة التثبيت وحمل السحب. يعد التدوير السلس والاتصال المناسب بالسطح أمرًا مهمًا لتقليل مخاطر التلف.
س 6: لماذا يجب على المشترين العمل مع مورد متخصص؟
يمكن للمورد المتخصص المساعدة في مطابقة نوع الأسطوانة وقوة الإطار وسعة الحمولة وتصميم التطبيق مع المشروع الفعلي. يعد هذا مفيدًا بشكل خاص عندما يحتاج المشترون إلى منتجات لبناء المرافق أو مد الكابلات تحت الأرض أو أعمال الخطوط الهوائية أو الاستخدام الميداني المتكرر.
إذا كان فريقك يخطط لمد الكابلات، أو سحب الكابلات، أو إدخال مجاري الهواء، أو تركيب الخنادق، أو مشروع الخطوط الهوائية، فاختر الخيار المناسببكرة الكابليمكن أن يساعد في تقليل الاحتكاك وحماية قيمة الكابل وتحسين كفاءة موقع العمل. لاختيار المنتج، أو مطابقة المشروع، أو الشراء بالجملة، أو دعم أداة تثبيت الكابلات المخصصة، اتصل بنانينغبو مارشين تكنولوجيا الطاقة المحدودةاليوم. أخبرنا بحجم الكابل وبيئة العمل وطريق التثبيت، وسيساعدك فريقنا في إيجاد حل عملي. لو سمحتاتصل بنالمناقشة متطلبات مشروعك والحصول على توصيات المنتج المناسبة.
