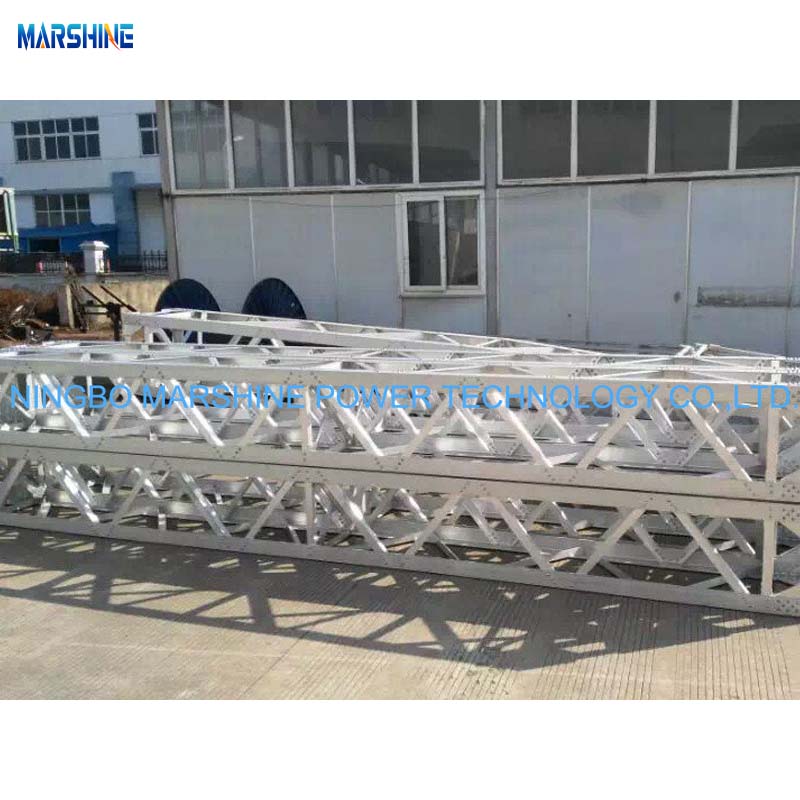

قطب الجن الداخلي الصلب المعلق
تم تصميم قطب الجن المارشين الداخلي المعلق ، الذي تم تصميمه من أجل الموثوقية والقوة ، داخليًا ، مما يوفر إعدادًا آمنًا ومستقرًا لرفع الموصلات ، والانتعاشات ، والمقاطعات ، والمكونات الأخرى أثناء بناء خط النقل وصيانته. كأداة لرفع الخدمة الشاقة المصممة لعمليات الرفع الرأسية داخل الأنبوبية الأنبوبية أو الأعمدة الخرسانية ، يضمن إنشاء الصلب الوعرة أداء طويل الأمد في ظروف موقع الوظيفة القاسية.
1. معلمة المنتج
| رقم البند | نموذج | الطول (م) | الحمل المحوري المسموح به (KN) | المواد الرئيسية | المواد المساعدة | ملاحظات |
| 03601-10 | 300 | 10 | 39 | 50 × 50 × 5 | 30 × 30 × 3 | المواد الرئيسية: Q235 |
| 03601-12 | 12 | 27 | المواد المساعدة: Q235 | |||
| 03601-13 | 13 | 23 | ||||
| 03601-15 | 15 | 17.5 | ||||
| 03602-12 | 400 | 12 | 51 | 50 × 50 × 5 | 30 × 30 × 3 | المواد الرئيسية: Q345 |
| 03602-13 | 13 | 44 | ||||
| 03602-16 | 16 | 29 | ||||
| 03602B-13 | 13 | 70 | 63 × 63 × 5 | 30 × 30 × 3 | المواد المساعدة: Q235 | |
| 03602B-16 | 16 | 57.5 | ||||
| 03602B-18 | 18 | 45 | ||||
| 03602B-20 | 20 | 37 | ||||
| 03603-16 | 500 | 16 | 93 | 63 × 63 × 5 | 40 × 40 × 4 | المواد الرئيسية: Q345 |
| 03603-18 | 18 | 73.5 | ||||
| 03603-20 | 20 | 59.5 | ||||
| 03603-22 | 22 | 49.5 | ||||
| 03603-24 | 24 | 41.5 | المواد المساعدة: Q235 | |||
| 03603B-16 | 16 | 149 | 70 × 70 × 6 | 40 × 40 × 4 | ||
| 03603B-20 | 20 | 95.5 | ||||
| 03603B-24 | 24 | 66.5 | ||||
| 03603B-28 | 28 | 48.5 | ||||
| 03604-16 | 600 | 16 | 221 | 70 × 70 × 6 | 40 × 40 × 4 | المواد الرئيسية: Q345 |
| 03604-20 | 20 | 141.5 | ||||
| 03604-24 | 24 | 98 | المواد المساعدة: Q235 | |||
| 03604-28 | 28 | 72 | ||||
| 03605-20 | 700 | 20 | 294 | 80 × 80 × 6 | 40 × 40 × 4 | المواد الرئيسية: Q345 |
| 03605-24 | 24 | 204 | ||||
| 03605-28 | 28 | 150 | المواد المساعدة: Q235 | |||
| 03605-32 | 32 | 115 | ||||
| 03606-24 | 800 | 24 | 249 | 80 × 80 × 7 | 50 × 50 × 4 | المواد الرئيسية: Q345 |
| 03606-28 | 28 | 227 | ||||
| 03606-32 | 32 | 174 | المواد المساعدة: Q235 | |||
| 03606-36 | 36 | 137.5 |
2. ميزة المنتج

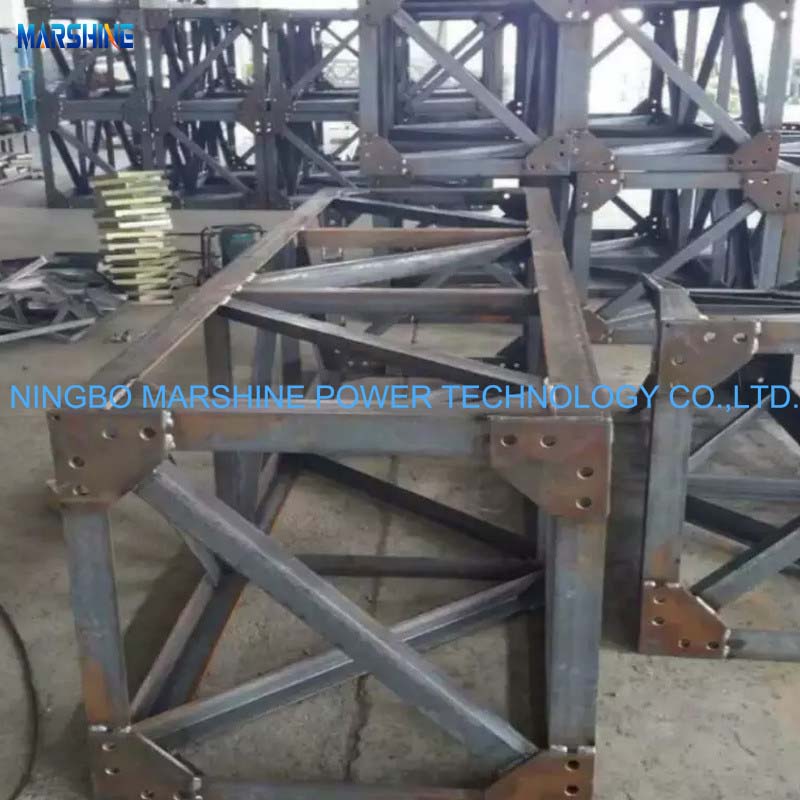

بناء الفولاذ الوعرة:يتكون عمود الجين المعلق من الصلب المعلق من الصلب من الصلب المصنوع من الصلب عالي القوة لتحمل الأحمال الثقيلة وتوفير متانة استثنائية.
التصميم المدمج المعلق:يتناسب الملف الشخصي النحيف ونظام التثبيت المدمج بسهولة داخل الأبراج الضيقة أو مهاوي البناء ، مما يلغي الحاجة إلى تزوير خارجي.
سعة حمولة عالية:مصممة لدعم الأحمال الكبيرة أثناء الرفع والتركيب.
مقاومة للتآكل:يوفر النهاية المطلية مقاومة ممتازة للصدأ والارتداء البيئي.
بناء الفولاذ الشاق:يوفر الإطار الصلب العالي الكربون المعزز عامل أمان 6: 1 ويدعم أحمالًا عالية العمل ، مما يجعله مثاليًا لرفع الأبراج أو المحولات أو الآلات الصناعية.
التجميع السريع:تتيح المكونات المعيارية المسبقة قبل التجميع مع دبابيس توصيل سريع التثبيت في 20 دقيقة ، مما يقلل من التوقف بنسبة 50 ٪ مقارنة بأعمدة الرفع التقليدية.
3. تطبيق المنتج

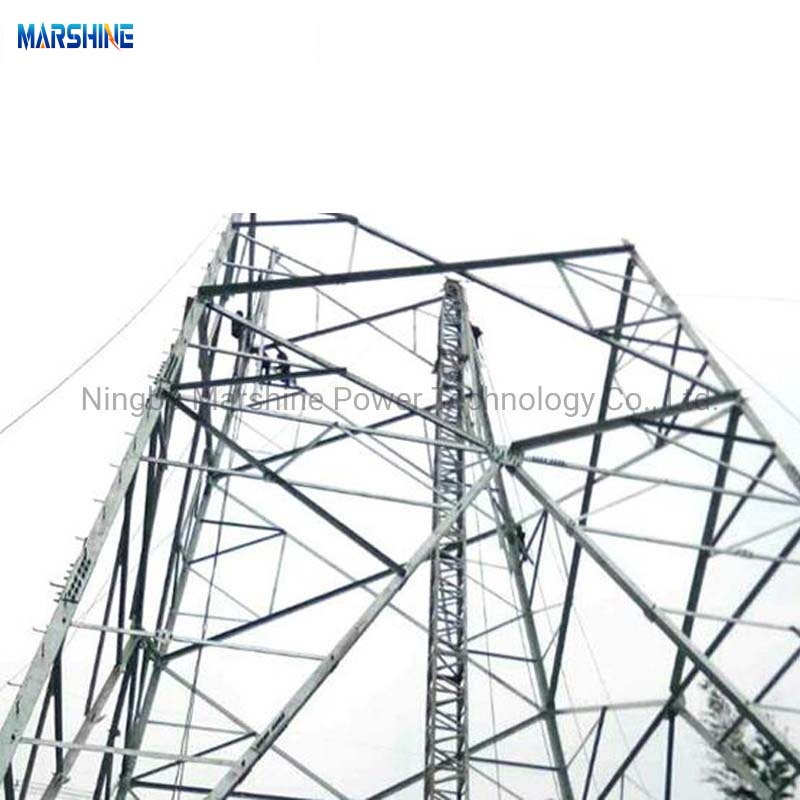

رفع وتثبيت الأجهزة داخل أنابيب الصلب أو أعمدة نقل الخرسانة
رفع العوازل ، مشابك التعليق ، حزم الموصلات ومكونات البرج

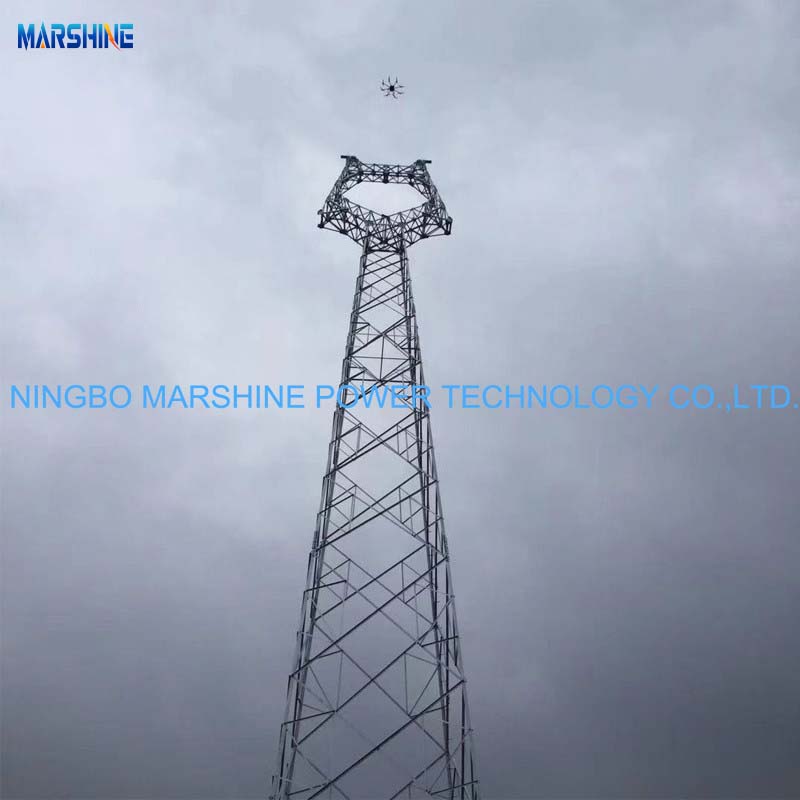

يمكن استخدام عمود جين المعلق في Marshine Steel الخاص بنا في مشاريع صيانة خط النقل عالية الجهد ومشاريع صيانة الخطوط الحية
منشآت برج الاتصالات في النوى الحضرية
4. تفاصيل المنتج
يعد عمود الجين المعلق في Marshine Steel هو الحل الأمثل للعمليات الداخلية الآمنة والفعالة على أعمدة الإرسال. هنا بعض الميزات:
عقود من الخبرة:مارشين هي الشركة المصنعة العالمية الموثوقة لأدوات خط الطاقة ومعدات الرفع.
الهندسة الدقيقة:مصممة من أجل السلامة والكفاءة وسهولة الاستخدام في البيئات المتطلبة.
فعالة من حيث التكلفة:يقلل بناء الصلب المتين من تكاليف الصيانة على المدى الطويل بنسبة 40 ٪.

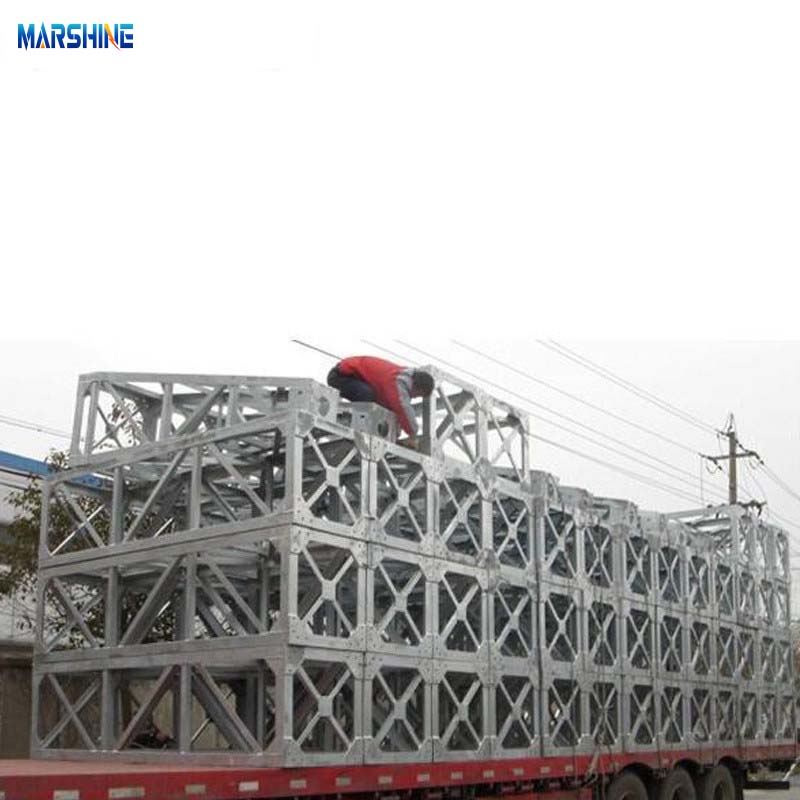

قابلية النقل:يمكن تفكيكها في مكونات مدمجة لسهولة النقل إلى المناطق النائية أو المواقع الحضرية.
أداء موثوق به:موثوق به من قبل مقدمي الطاقة ومشغلي الاتصالات في أكثر من 50 دولة لترقيات 5G ، ومشاريع انتصاب برج الطاقة وتحديث الشبكات.
